主頁 > 產品介紹 > 機床電氣實訓裝置 > 智能型萬能銑床實訓及技能考核設備 2025-06-09

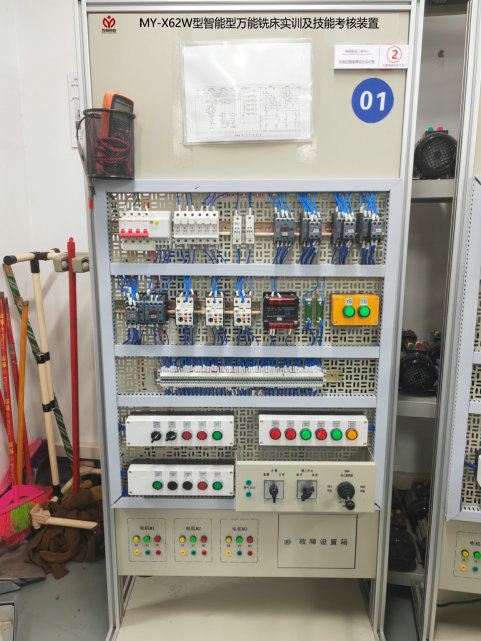

MY-X62W智能型萬能銑床實訓及技能考核設備

一、概述
萬能銑床實訓及技能考核設備-是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的設備。可用于課堂演示、機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時為高層次維修技能訓練提供了有效的設備，達到了耗資少、教學效果顯著的目的。
二、適用范圍
本裝置適用于X62W萬能銑床電氣控制的模擬與X62W萬能銑床電氣故障排除的技能考核。
三、技術性能
1、輸入電源：三相四線（～380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m
3、裝置容量：＜1KVA
4、外形尺寸：700mm×550mm×1750mm（左右）
四、裝置的基本裝備
1、由鋁型材框架、貼圖區、網孔實訓區、電機控制區、故障設置區組成，實訓裝置底盤由鋼質噴塑與萬向輪組成。
2、貼圖區：圖紙用磁鐵吸附在看板上。
3、網孔實訓區：裝有X62W萬能銑床電氣控制電氣元件：斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，控制電路已接好線，實訓考核時設置好故障即可進入工作狀態。
4、工作電源：三相交流電源（380V）
5、人身安全保護體系
屏上裝有漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷電源，確保實驗進程安全。
6、三相異步電動機
3只380V三相鼠籠異步電動機，分別用作主軸電動機、進給電動機和冷卻泵電動機。
五、X62W型萬能銑床電氣技能實訓考核故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	冷卻泵不能啟動	9	進給變速無沖動，圓形工作臺不能工作
2	主軸、進給均不能啟動	10	工作臺不能左右進給
3	主軸無變速?zèng)_動	11	非圓工作臺不工作
4	主軸停止制動不正常	12	工作臺不能向左進給
5	主軸電機不能啟動	13	進給電機不能正轉
6	主軸停止不能制動	14	工作臺不能向上或向后進給
7	主軸不能啟動	15	圓形工作臺不能工作
8	進給電機不能啟動	16	非圓工作臺不能向右進給

友情提示：
1、設備驗收：各采購單位收貨時請檢查智能型萬能銑床實訓及技能考核設備的貨品外觀，核實智能型萬能銑床實訓及技能考核設備的數量及配件，拒收處于受損狀態的智能型萬能銑床實訓及技能考核設備；

2、設備質保：茂育將為各采購單位提供智能型萬能銑床實訓及技能考核設備產品指導書和質保期，在質保范圍內提供對智能型萬能銑床實訓及技能考核設備的免費維修，超出條件承諾時提供對設備的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌闹悄苄腿f(wàn)能銑床實訓及技能考核設備選型錯誤或設備購買數量錯誤，造成智能型萬能銑床實訓及技能考核設備的退換貨要求，將不被接受；

4、設備貨期：對智能型萬能銑床實訓及技能考核設備的發貨期為參考值，如您需要了解智能型萬能銑床實訓及技能考核設備的精確貨期，請與上海茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對智能型萬能銑床實訓及技能考核設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關智能型萬能銑床實訓及技能考核設備的技術咨詢；
