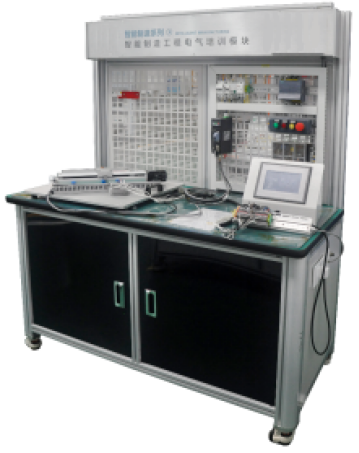

MYSF-03伺服驅動與開閉環控制裝置

一、裝置介紹
MYSF-03 伺服驅動與開閉環控制裝置主要由：伺服電機、傳感器、滾珠絲桿、編碼器等組成。通過控制伺服電機來實現單軸位置控制，配合編碼器及滾珠絲桿可實現高精度定位。機器人滑軌培訓模塊是應用實現直線位移上的位置控制，結合直線位置上安裝的各限位開關、行程開關實現在平面內任意移動，并控制移動時的方向與速度。適合用于各高等院校PLC課程的實訓，產品輕便、美觀、易學習。
二、主要實驗項目：
1、傳感器安裝與應用；
2、電機驅動技術；
3、旋轉編碼器位置檢測技術；
4、PLC可編程序控制器應用；
5、邏輯電路編程與應用。
三、產品涉及課程：
電氣控制、傳感器檢測技術、電機拖動技術、驅動技術、等自動控制原理課程。
四、主要特點：
1、可實現單軸閉環高精度定位；
2、實現直線運動控制；
3、可通過上位機可對硬件檢測及程序校驗；
4、采用鋁材加不生銹、輕便、美觀。
五、具體實訓內容：
1）傳感器安裝與應用；
2）電感式接近開關輸入控制器應用；
3）磁性開關輸入控制器應用；
4）限位開關在定位技術中的應用。
電機驅動技術
1）電機控制位移；
2）電機移動速度變化實訓；
3）控制方向變化實訓；
4）控制實現多段速實訓。
旋轉編碼器位置檢測技術
1）編碼器進行位移量閉環反饋控制實訓；
2）編碼器進旋轉角度反饋實訓；
3）編碼器進行速度反饋實訓。
六、性能參數：
1、輸入電源：AC220±10%；
2、控制電壓:DC24V；
3、整機功率：0.5KW。
七、配置清單

序號	名稱	型號	數量	備注
1	單軸平面定位裝置	1. 鋁合金材料制作； 2. 單軸直線移動模組； 3. 行程200mm； 4. 定位精度0.1mm； 5. 伺服電機驅動； 6. 旋轉編碼器反饋； 7. 行程限位開關。	1套
2	把手	黑色塑料	2只
3	編碼器	S38-J3P1024	1只
4	限位式接近開關	SN04-P	3只
5	伺服電機	200W 3000r/min	1只
6	伺服電機驅動器	AC220V 200W	1只
7	彈性聯軸器	8-6 梅花型	1只
8	鋼尺	30cm	1把

友情提示：
1、設備驗收：各采購單位收貨時請檢查伺服驅動與開閉環控制裝置的貨品外觀，核實伺服驅動與開閉環控制裝置的數量及配件，拒收處于受損狀態的伺服驅動與開閉環控制裝置；
2、設備質保：茂育將為各采購單位提供伺服驅動與開閉環控制裝置使用說明書和質保期，在質保范圍內提供對伺服驅動與開閉環控制裝置的免費維修，超出條件承諾時提供對伺服驅動與開閉環控制裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>伺服驅動與開閉環控制裝置選型錯誤或購買數量錯誤，造成伺服驅動與開閉環控制裝置的退換貨要求，將不被接受；
4、設備貨期：對伺服驅動與開閉環控制裝置的發貨期為參考值，如您需要了解伺服驅動與開閉環控制裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對伺服驅動與開閉環控制裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關伺服驅動與開閉環控制裝置的技術咨詢；
