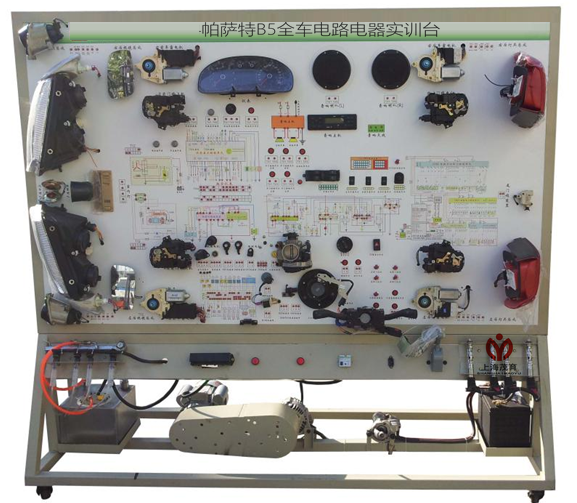

MY-7049帕薩特全車電路電器實訓臺

帕薩特全車電路電器實訓臺-按照汽車標準電器線路安裝而成。全車電器實物為基礎，展示燈光系統、儀表系統、點火系統、起動系統、充電系統、發動機電控系統、喇叭系統、電動車窗系統、電動門鎖系統、雨刮系統、音響等各系統的組成結構和工作過程。教師在實訓臺上任何部件制造故障由學生自行排除，拆掉各路保險絲、繼電器、臺面上電器接頭，由學生按照電路圖自行安裝可達到實習目的。該實訓臺適用于軍隊、汽車培訓機構、中高等職業技術院校及普通教育類學院和培訓機構對汽車全車電器系統的理論和維修實訓的教學需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、實訓臺組成：
該設備由燈光系統、儀表系統、點火與噴射系統、起動系統、充電系統、發動機電控系統、喇叭系統、電動車窗系統、電控門鎖及后視鏡系統、雨刮系統、音響系統、故障設置系統、移動臺架等組成。
三、技術參數：
1、外形尺寸：2080mm×650mm×1800mm（長×寬×高）；
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：12V直流電壓；
4、工作溫度：-50℃～50℃；
5、蓄電池：60AH/12V
6、三相異步電動機
7、電壓：AC 220V/380V
8、功率：2.2KW
9、轉速：1420r/min
10、移動腳輪：100*60mm
四、功能特點：
1、本電路電器實訓臺臺可使學生了解全車電路電器系統的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。
2、通過顯而易見的電腦檢測端子，配合萬用表檢測個傳感器、執行器的電壓及電阻值。設置發動機常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力
3、充分展示汽車全車電路系統的組成結構和電路元件通過數據傳輸執行工作。
4、具有診斷連接功能，可通過汽車故障電腦診斷儀對整個動力系統和舒適系統的CAN數據傳輸網絡及終端控制單元進行檢測。
5、通過組合儀表的網關控制連接，可把動力系統數據網絡和舒適系統數據網絡連接，組成完整的全車CAN網絡系統
6、燈光照明系由各實物開關和模擬開關等控制，可設置線路故障。
7、起動充電系可用萬用表檢測各線路接頭電壓及電流，可設置線路故障。
8、發動機點火系可直觀火花塞點火情況，并可設置相應故障。
9、可直觀各噴油器噴油過程，節氣門對噴油量的作用，噴油泵斷路故障等。
10、儀表信號通過各傳感器采用模擬信號，并可設置相應故障。

友情提示：
1、設備驗收：各采購單位收貨時請檢查帕薩特全車電路電器實訓臺的貨品外觀，核實帕薩特全車電路電器實訓臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供帕薩特全車電路電器實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致的帕薩特全車電路電器實訓臺選型錯誤或帕薩特全車電路電器實訓臺購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對帕薩特全車電路電器實訓臺的發貨期為參考值，如您需要了解帕薩特全車電路電器實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對帕薩特全車電路電器實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關帕薩特全車電路電器實訓臺的技術咨詢。
