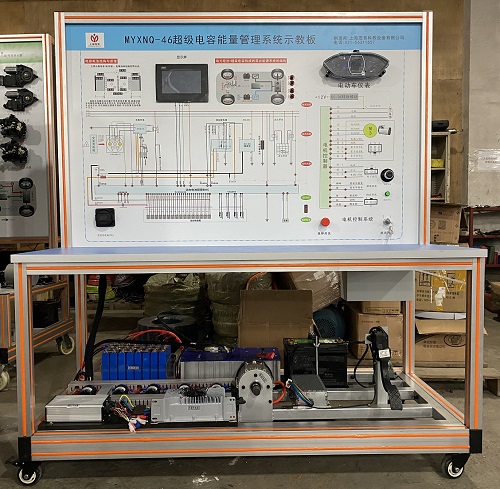

MYXNQ-46超級電容能量管理系統實訓臺

一、超級電容能量管理系統實訓臺功能用途
1、儀器用途：
該設備完整展示了電動汽車超級電容能量管理系統，可以動態模擬電動汽車超級電容能量管理系統的各種工況下的能量流動方向以及電動機的運行狀態。
2、儀器功能：
2.1系統通過CAN總線進行電容電池組管理，全面展示電容電池管理系統的工作特性；
2.2通過負載控制裝置調節單節電容電池的電壓；
2.3通過上位機顯示單節電容電池電壓、溫度、總電壓、SOC以及每節電容電池電壓的均衡狀態；
二、技術規格及參數
功能特點
★1.該設備完整展示了電動汽車超級電容能量管理系統，可以動態模擬電動汽車超級電容能量管理系統的各種工況下的能量流動方向以及電動機的運行狀態。
2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車超級電容能量管理系統結構原理圖和實物，認識和分析電動汽車超級電容能量管理系統的工作原理。
3.面板上安裝有點火開關、超級電容組，控制器，蓄電池，電動機，整流橋，DC/DC電路，制動開關，油門踏板。
4.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
6.系統通過CAN總線進行電容電池組管理，全面展示電容電池管理系統的工作特性；
7.通過負載控制裝置調節單節電容電池的電壓；
8.通過上位機顯示單節電容電池電壓、溫度、總電壓、SOC以及每節電容電池電壓的均衡狀態；
9.通過上位機顯示電容電池組總電壓、充電及放電電流；
★10.統具有自我診斷功能，對系統的異常情況進行報警及顯示；
11.以對系統參數進行設定及標定；
三、技術規格
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
4、外形尺寸：1240×600×1700mm(長×寬×高)
基本配置（每臺）

序號	名稱	主要部件、器件及規格	數量
1	檢測面板柜	冷板沖壓結構，安裝檢測原理面板，尺寸1240mm×600mm×1700mm	1
2	設備底座	冷板沖壓結構，安裝移動腳輪，尺寸600mm×600mm×1240mm	1
3	電機控制器	配套	2
4	電動汽車驅動電動機	48V/ 500W	1
5	超級電容組	48V165F	1
6	加速踏板	電子式	1
7	DC/DC變換器	配套	1
8	動力電池組	48V	1
9	操作開關	點火開關、檔位開關、剎車開關等	1套
10	其他	繼電器盒、保險絲盒等	1套
11	保修卡與合格證	配套	1
12	教師手冊	配套	1
13	電動車儀表	多功能屏示屏	1
14	車載充電器與充電口	配套	1
15	電路故障設置與排除裝置	配套	1
16	超級電容能量管理系統	CAN總線進行管理	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查超級電容能量管理系統實訓臺的貨品外觀，核實超級電容能量管理系統實訓臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供超級電容能量管理系統實訓臺使用說明書和質保期，在質保范圍內提供對超級電容能量管理系統實訓臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌某夒娙菽芰抗芾硐到y(tǒng)實訓臺選型錯誤或設備購買數量錯誤，造成超級電容能量管理系統實訓臺的退換貨要求，將不被接受；
4、設備貨期：對超級電容能量管理系統實訓臺的發貨期為參考值，如您需要了解超級電容能量管理系統實訓臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對超級電容能量管理系統實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關超級電容能量管理系統實訓臺的技術咨詢；
