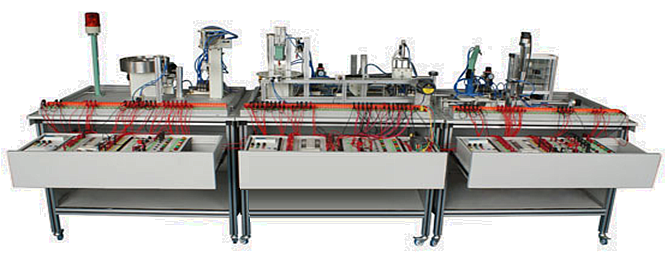

光機電氣一體化控制實訓系統,光機電氣一體化控制實訓裝置

光機電氣一體化控制實訓系統-針對機電行業培養應用型、技能型人才的需要，研制了產教結合型機電氣液一體化柔性制造系統,采用組態控制技術將備單元之間的剛性連接組合成柔性連接,以滿足不同層次用戶進行開創性任意組合的需求,為在校機電類專業學生提供了一個與企業實際崗位需求相吻合的實訓平臺.實踐證明，該系統在實際應用中效果良好。

一、系統的構成：

實訓裝置由由鋁合金導軌式實訓臺、典型的機電一體化設備的機械部件、PLC模塊、變頻器模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器、計算機等組成。整體結構采用開放式和拆裝式，實訓裝置用于機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝具有生產功能的機電一體化設備。模塊采用標準結構和抽屜式模塊放置架，互換性強；按具有生產性功能和整合學習功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。同時還要求具有可拓展功能，可以組成更加大型的生產模擬系統，以配合各個用戶學校不同層次，不同專業的教學及培訓要求。

二、系統的配置：

序號	名稱	主要元件或型號、規格	數量	單位	備注
1	實訓桌	1100×810×840 mm	3	張
2	觸摸屏模塊	TPC7062K	1	塊
3	PLC模塊	FX2N-48MR	2	臺
4	PLC模塊	FX1N-40MT	1	臺
5	變頻器模塊	FR-D720 0.4KW (三相輸入)	1	臺
6	電源模塊		1	塊
7	按鈕模塊		3	套
8	上料檢測系統	物料盤，頂料氣缸，磁性開關，物料檢測傳感器部件，安裝支架平臺,材料檢測裝置部件等	1	套
9	搬運系統	機械手，相對應的驅動氣缸，磁性開關，電磁閥組件等	1	套
10	流水線系統	傳送帶，取料氣缸，三相電機，磁性開關，電磁閥組件等	1	套
11	裝配搬運系統	吸盤機械手，配件出料系統，推料氣缸，傳感器，電磁閥，磁性開關組件等	1	套
12	分類倉儲系統	立體倉儲系統，步進電機，驅動控制器，絲桿堆垛機，推料氣缸，電磁閥磁性傳感器組件等	1	套
13	加工系統	物料臺，模擬沖頭,模擬鉆頭，相應的傳感器，電磁閥組件等	1	套
14	傳輸系統	傳送帶，取料氣缸，顏色分辨?zhèn)鞲衅鳎嚯姍C，磁性開關，電磁閥組件等	1	套
15	接線端子模塊		3	塊
16	物料		1	套
17	485通信擴展板	FX-485BD擴展板	3	套
18	安全插線		1	套
19	氣管	Φ4Φ6	1	套
20	PLC編程線纜	SC-09	1	條
21	PLC編程軟件	GX Developer	1	套	拷貝版
22	通信電纜	觸摸屏與計算機通信線	1	條
23	通信電纜	觸摸屏與PLC通信線	1	條
24	產品配套光盤	軟件、說明書、演示程序、接線圖等	1	套
25	電腦推車	鋁合金結構	1	臺
26	靜音空氣壓縮機	Max0.8MPa	1	臺

三、技術參數:

1、實驗桌：采用鋁合金型材制成，該實訓考核裝置PLC模塊的I/O 端子、變頻器的接線端子、常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子排連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠，本接線端子采用高低壓區分設計，避免高低壓接線錯誤。

2、實驗桌尺寸：長×寬×高=1100mm×800mm×840mm;

3、電腦桌尺寸：長×寬×高=600mm×550mm×1100mm;

4、交流電源：三相AC220V±10% 50Hz：

5、溫度： -10℃～40℃；

6、環境濕度：≤85%（25℃）；

7、整機消耗功率：≤1.5KW;

8、氣源工作壓力：最小0.4Mbar，最大0.8Mbar。

9、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

四、實訓內容：

1、氣動系統的安裝與調試項目：

選用該裝置配置的單出桿氣缸、單出雙桿氣缸、旋轉氣缸等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控制元件，可完成下列氣動技術的工作任務：

項目一氣動方向控制回路的安裝；

項目二氣動速度控制回路的安裝；

項目三擺動控制回路的安裝；

項目四氣動順序控制回路的安裝；

項目五氣動機械手裝置的安裝；

項目六氣動系統安裝與調試；

2、電氣控制電路的安裝和PLC程序編寫項目：

選用該裝置配置的PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列PLC應用技術工作任務：

項目七電動機正反轉控制電路的連接與控制程序編寫；

項目八電動機調速控制電路的連接與控制程序編寫；

項目九氣動方向控制程序編寫；

項目十氣動順序動作控制程序編寫；

項目十一氣動機械手控制程序編寫；

項目十二皮帶輸送機控制程序編寫；

項目十三機電一體化設備控制程序編寫；

項目十四自動生產線控制程序編寫。

3、機電設備安裝與調試項目

選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：

項目十五傳動裝置同軸度的調整；

項目十六皮帶輸送機的安裝與調整；

項目十七搬運機械手設備安裝與調試；

項目十八物件分揀設備的安裝與調試；

項目十九送料設備的安裝與調試；

項目二十自動生產線設備安裝與調試。

4、自動控制系統安裝與調試項目

項目二十一多種傳感器的安裝與調試；

項目二十二機械手的自動控制；

項目二十三皮帶輸送機的自動控制；

項目二十四機電一體化設備的自動控制；

項目二十五 PLC控制系統的安裝與調試；

項目二十六自動生產線的安裝與調試。

5. PLC工業通訊網絡的安裝及調試

系統選用三菱PLC主控制器，配合FX1N(2N)-485BD網絡模塊，基于本網絡通信功能，可完成下列工業現場總線通信技術訓練任務：

項目二十七N:N網絡的硬件連接、調試

項目二十八N:N網絡參數設置、調試

項目二十九基于多臺PLC的復雜網絡數據讀寫程序編寫與調試
