家庭安防布線的規劃與設計

一、樓宇智能安防布線實訓系統,樓宇智能安防布線實訓裝置,樓宇智能安防布線實訓設備布線時考慮的問題
1、信息點數量
通常情況下，由于主臥室通常有兩個主人，所以建議安裝兩個信息點，以便雙方能同時使用計算機。其他臥室和客廳只需安裝一個信息點，供孩子或臨時變更計算機使用地點時使用。特別是擁有筆記本電腦時，更應當考慮在每個室和廳內都安裝一個信息點。餐廳通常不需要安裝信息點，因為很少會有人在那里使用計算機。如果小區預留有信息接口，應當布設一條從該接口到集線設備的雙絞線，以實現家庭網絡與小區寬帶的連接。
另外，最好在居所中心和前后陽臺的隱蔽的位置多布設2～3個信息點，以備將來安裝無線網絡的接入點設備，實現家庭計算機的無線網絡連接，并可攜帶筆記本電腦到室外工作。
2、信息插座位置
在選擇信息插座的位置時，也要非常注意，既要便于使用，不能被家具擋住，又要比較隱蔽，不太顯眼。在臥室中，信息插座可位于床頭的兩側;在客廳中可位于沙發靠近窗口的一端;在書房中，則應位于寫字臺附近，信息插座與地面的垂直距離不應少于20cm。
3、集線設備的位置
由于集線設備很少被接觸，所以，在保證通風較好的前提下，集線設備應當位于最隱蔽的位置。需要注意的是，集線設備需要電源的支持，因此，必須在裝修時為集線設備提供電源插座。另外，集線設備應當避免安裝在潮濕、容易被淋濕和電磁干擾非常嚴重的位置。
4、遠離干擾源
雙絞線和計算機應當盡量遠離洗衣機、電冰箱、空調、電風扇，以避免這些電器對雙絞線中傳輸信號產生干擾。
5、電源分開
計算機、打印機和集線設備使用的電源線，應當與日光燈、洗衣機、電冰箱、空調、電風扇使用的電源線分開，實現單獨供電，以保證計算機的安全和運行穩定。
6、路由選擇
雙絞線應當避免直接的日曬，不宜在潮濕處布放。另外，應當盡量遠離經常使用的通道和重物之下，避免可能的磨擦，以保證雙絞線的電器性能。
二、居室布線方案
1、兩居室家居布線
主臥室安裝兩個信息點，位于雙人床兩側便雙方能夠同時使用筆記本電腦。輔臥室安裝信息點，位于單人床床頭或?qū)懽峙_附近，便于子女或來訪客人使用。客廳安裝一個信息點，位于沙發一端或茶幾附近較為隱蔽的位置，便于使用筆記本電腦在客廳辦公或娛樂。
另外，再從住宅小區提供的信息插座引一條雙絞線到集線設備處，以實現家庭網絡的小區局域網接入。電話線與電源線應當分管鋪設，彼此之間的距離為20cm。信息插座、語音插座與電源插座的距離也應當在20cm。布線方案可以參考如圖的設計進行，其中“。”表示信息點。
將雙絞線穿入PVC管，埋設在地板墊層。需要過墻時，在墻壁貼近地面處打洞。信息插座采用墻上型，在墻壁中埋設底盒。信息插座距地面距離為20cm，距電源插座的距離也為20cm。集線設備(集線器或交換機)安裝在輔臥室，建議選用5口桌面型設備，可以固定在寫字臺*近床頭的一側，既節約空間、保證有適當?shù)耐L空間，同時又避免設備直接暴露影響美觀。
2、三居室家居布線
兩居室相同，故不再贅述。由于三居室的客廳通常比較大，所以可考慮在兩側的墻壁上分別安裝一個信息點，均位于距窗口1m～1.5m的隱蔽位置，便于同時接入計算機。綜合布線的要求與兩居室完全相同。三居室的走線方式與兩居室相同，注意其中“。”表示信息點。
3、復式家居布線
樓上主臥室和輔臥室的設計，以及小區寬帶鏈路與兩居室相同故不復贅述。一樓大廳內的兩側墻壁上分別安裝一個信息點，均為位于距窗口1m～1.5m的隱蔽位置，便于同時接入計算機或無線AP，在樓板和墻壁上打洞并穿入PVC管，實現雙絞線在樓層間居室間的穿越。建議將集線設備安裝在一層樓梯背面，既便于維護，又不影響美觀。綜合布線的要求與兩居室完全相同，其中“。”表示信息點。
如果小區寬帶允許每個家庭有多個用戶接入，且采用DHCP動態分配IP地址，那么只需使用一條交叉線將集線器與小區提供的信息插座連接即可。如果小區未提供DHCP服務，則需為每臺計算機都設置IP地址。如果小區只為每個家庭分配一個IP地址，并通過MAC地址方式限制接入數量，那么就必須采用寬帶路由器或代理服務器。采用寬帶路由器方式時，使用一條交叉雙絞線連接路由器的WLAN口和小區的信息插座，再使用另外一交叉線連接路由器的LAN口和家庭集線設備，采用代理服務器方式時，如果使用Windows的ICS，則需兩塊網卡，一塊網卡連接小區、一塊網卡連接家庭網絡。
三、產品介紹與功能運用

一）、概述：

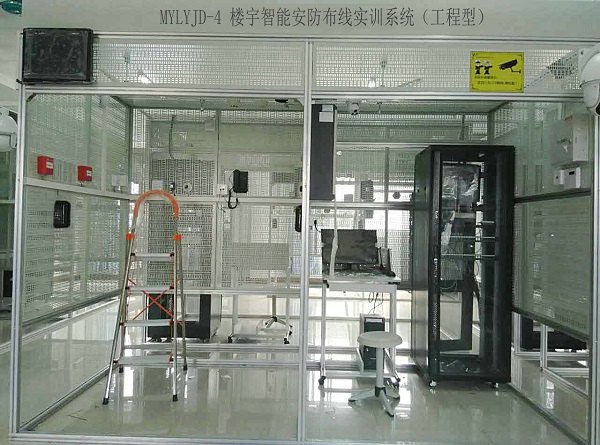

本系統是為中等職業學校、職業教育培訓機構研制的樓宇智能安防布線實訓考核設備，系統根據智能樓宇工程中安防布線系統的特點，針對對講門禁、室內安防、周邊防范、視頻監控、巡更等系統的安裝、布線與調試進行設計，強化學生對安防布線系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。
系統以建筑模型為結構基礎，包括智能大樓（小區）和管理中心兩部分，智能大樓（小區）可模擬智能大樓的安保房間，也可模擬智能小區的安保房間。在此系統進行項目訓練，可檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
結構與組成：
本裝置采用模塊化設計，由建筑模型、對講門禁子系統、室內安防子系統、周邊防范子系統、視頻監控子系統、巡更子系統等組成。
建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓（小區）和管理中心兩部分，智能大樓（小區）設有單元門和單戶窗，實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
管理中心實現安保區域的集中監控和管理，安裝有管理中心機、視頻監控柜等典型管理設備。
在智能大樓（小區）內安裝煙感探測器、紅外探測器、溫感探測器、門磁、緊急按鈕、紅外對射和巡更點等。智能大樓（小區）的房間窗戶裝有幕簾探測器，實現室內安防與周界防范功能。
在管理中心區域和安保區域內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、一體化球形攝像機等），實現關鍵區域視頻監控，設有兩臺監視器，其中一臺為17寸液晶監視器，另一臺為19寸液晶顯示器。
系統中的各模塊既可單獨調試、運行，也可通過接線和配置，進行聯動實訓。功能區域之間采用工程橋架實現系統連接。
二）、技術參數：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：≤1.0kVA
4、外型尺寸：3120mm×1580mm×2310mm
5、安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
6、實訓項目
7、智能建筑安防布線的實施
8、對講門禁系統安裝、接線與調試
9、室內安防與周界防范系統安裝、接線與調試
10、視頻監控系統安裝、接線與調試
11、巡更系統安裝與調試系統運行維護
