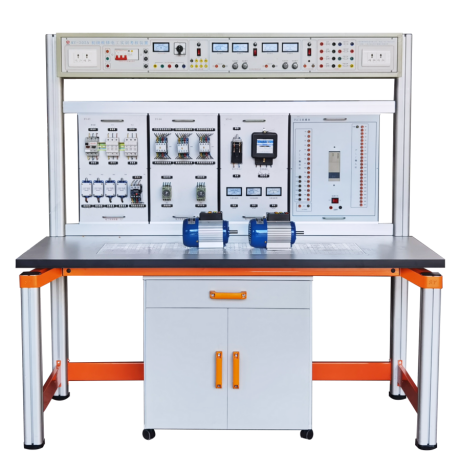

新款中級維修電工實訓平臺

新款中高級電工實訓考核裝置是上海茂育公司根據勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《中級維修電工》、《高級維修電工》和教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。

二、產品特點：
1、實訓元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性。
2、技能培訓用的控制線路和配套的小電機經特殊設計，可模擬工廠的各類電力拖動系統，并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求。
3、裝置設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；各電源的輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠。
4、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件。
三、技術性能：
1、輸入電壓：三相四線～380V±10% 50Hz
2、裝置容量：＜1.5kVA
3、外形尺寸：1.68m×0.7m×1.6m
四、裝置配備：
實訓裝置由控制屏、實訓桌、電氣控制掛箱、電動機等組成。
(一)控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。具體功能如下：
1、主控板
(1)三相四線電源輸入，由接觸器通過起、停按鈕進行操作，接通總開關；設有漏電保護器、保險絲等器件�？刂破猎O(shè)有單相三極220V電源插座及三相四極380V電源插座。
(2)設有450V指針式交流電壓表，通過波段開關切換監控電網電壓。
2、交流電源
設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，26V用于能耗制動中整流電路的交流電源。
3、整流二極管：1N5408 四只，用于能耗制動的整流電路。
4、三只75Ω/75W電阻用于電動機降壓?jiǎn)��?dòng)、一只10Ω/25W用于異步電動機的能耗制動。
5、交直流儀表
交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級
交流電流表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能
功率、功率因數表：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用DSP計算有功功率、無功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢
(二)實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，實驗臺下方設有吊柜，柜內可放置實訓模塊，造型美觀大方；實驗桌底部裝有四個萬向輪，便于移動。
五、實訓內容
1、三相異步電動機直接啟動控制
2、三相異步電動機接觸器點動控制線路
3、三相異步電動機接觸器自鎖控制線路
4、具有過載保護的正轉控制線路
5、按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
6、三相異步電動機的順序控制
7、三相異步電動機的多地控制
8、接觸器控制Y/△降壓起動控制線路
9、時間繼電器控制Y/△降壓起動控制線路
10、安裝調試通電延時帶直流能耗制動Y-△啟動控制線路
11、接觸器聯鎖的正反轉控制線路
12、按鈕接觸器復合聯鎖電動機正反轉控制線路
13、接觸器控制串聯電阻降壓起動控制線路
14、時間繼電器控制串聯電阻降壓起動控制線路
15、工作臺自動往返控制線路
16、半波整流能耗制動控制線路
17、單相運行反接制動控制線路
18、C620型車床的接線、故障與維修
19、Z3040搖臂鉆床接線、故障與維修
20、Z3050搖臂鉆床實訓：讓學生掌握Z(yǔ)3050搖臂鉆床的電氣工作原理以及其排故的技能，可進行20項故障點的電路考核。
21、X62萬能銑床實訓考核掛件：讓學生掌握X62W型銑床的電氣工作原理以及其排故的技能，可進行20項故障點的電路考核
