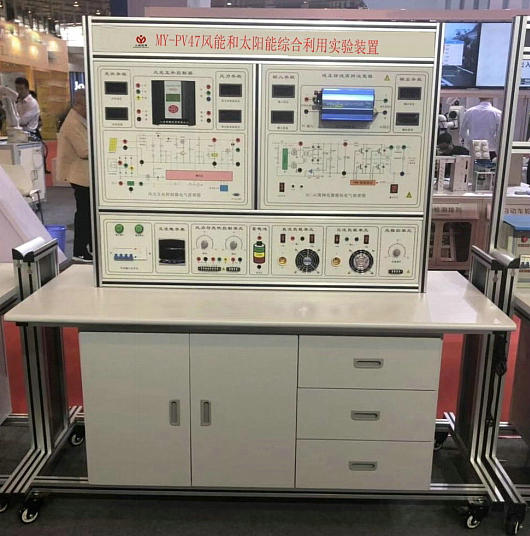

風能和太陽能綜合利用實訓臺

一、MY-PV47 風能和太陽能綜合利用實訓臺-是集風能、太陽能于一體的新型綜合教學演示及實驗系統，主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓；可以幫助學生，進一步理解風能、太陽能發電站整個系統的原理學習并探討工程實際應用技能。

二、實訓運行技術條件（單相輸出）
1、1、發電單元
風能
  1) 風洞調速范圍：0～11 m/s
  2) 風力發電機額定輸出電壓：12VDC，功率：400W
  3) 風機類型；永磁同步發電機，上風式
  4) 啟動風速；2.58m/s
  5) 風葉材質：碳光纖化合物
模擬風洞模塊
 1) 風量：2003 mз/h
 2) 風壓：210Pa
 3) 轉速：1440 r/min
 4) 功率：0.75kW
◆ 可調風速：0～11級連續可調
  光能
◆ 光伏模塊功率：30Wp 2組
◆ 光伏模塊輸出工作電壓：17.5VVDC
◆ 光伏模塊工作電流：1.56A 峰值
◆ 模擬光源模塊：200W*2
1、2、充電單元
 1) 工作電壓：12VDC
 2) 充電功率：400W
 3) 充電方式：PWM脈寬調制
 4) 充電最大電流 35A
 5) 過放保護電壓 11V
 6) 過放恢復電壓 12.6V
 7) 輸出保護電壓 16V
 8) 卸載開始電壓（出廠值）15.5V
 9)卸載開始電流（出廠值） 15A
 10) 保護功能：蓄電池過充電、蓄電池過放電、蓄電反接、負載超載、防雷、風機限流、風機自動剎車和手動剎車。
 11) 控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；
 12) 負載為100W以下的12V/24V直流負載，控制單元一通道為常開輸出，另一通道為多類定時輸出（光控開、光控關，定時開、定時關，）。
1、3、電力蓄能單元（機內）
 1) 蓄電池類型：免維護膠體蓄電池
 2) 蓄電池組容量:12V/55Ah
 3) 蓄電池數量： 1個
1、4、DC-AC逆變單元(機內）
 離網模塊
 1) 直流輸入電壓：10.8～16.8VDC
 2) 額定蔬出功率：300W
 3) 輸出電壓：110VAC
 4) 頻率范圍：50Hz
 5) 工作效率：85%
 6) 功率因數：>0.88
 7) 波形失真率≤5%
 7) 工作環境：溫度-20℃～50℃
 8) 相對濕度：﹤90﹪（25℃）
 9) 保護功能：極性反接、短路、過熱、超載保護
二、控制單元
 1) 400W/12V 高性能風光互補智能控制器（Zigbee無線傳輸、RS232串口輸出）（室內）2) 風速傳感器：0-60m/s（室內）
  3) 溫度傳感器：-10℃～100℃（室外）
  4)轉速傳感器：0～5000 風力發電機轉速檢測顯示（室內）
三、負載單元
   1）12VLED照明、220V LED照明、220V交流風扇
   2）12V直流輸出，DC12VLED照明、DC12V直流風扇
3、1、顯示單元
   1） 直流電壓表：光電池充電電壓、逆變輸入電壓
   2） 直流電流表：光電池充電電流、逆變輸入電流
   3） 直流功率表：光電池充電功率
   4） 交流電壓表：逆變器輸出電壓、風力輸入電壓
   5） 交流電流表：逆變器輸出電流
3、2、數碼管顯示
  1） 通用開＋通用關；光控開＋光控關；光控開＋時控關；
3、3、開關單元
 交流總開關；交流負載開關；直流負載開關；風機輸入開關；光電池輸入開關；；電源轉換開關；3.3V/5V/9V/12V電壓轉換開關。
四、監控軟件
 PC監控模塊：監控主機、監控軟件。（電腦自配）
 顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。
五、教學及研究實訓項目：
5、1、永磁同步風力發電機系統運行過程風能量變換演示和實驗
實驗1、風力發電基礎理論原理性實驗
實驗2、風力發電系統設計實驗
實驗3、風力發電控制技術實驗
實驗4、風力發電相關測量技術實驗
實驗5、風力發電基礎理論與應用技術仿真實驗
實驗6、發電機轉速與輸出電壓關系實驗
實驗7、發電機轉速與輸出電流關系實驗
實驗8、發電機轉速與輸出頻率關系實驗
實驗9、風速即轉速與與出功率關系實驗
5、2、太陽能電池控制運行過程光能量變換演示和實驗
實驗1、光伏摸塊單元組成原理。
實驗2、太陽能基本理論實驗
實驗3、太陽能發電基礎理論及應用技術實驗
實驗4、太陽能風力發電測量技術實驗
實驗5、太陽能發電控制技術實驗
實驗6、太陽能光電池能量轉換組合原理。
實驗7、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗8、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
實驗9、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
實驗10、風光互補發電實驗

---
