工作臺自動往返控制線路實驗說明

一、操作所需電器元件明細表見表1                             表1

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1
FU	螺旋式熔斷器	RL1-15	配熔體3A	3
KM1 KM2	交流接觸器	CJX2-0910	線圈AC380V	2
FR	熱繼電器	JRS1D-25	整定電流0.63-1A	1
SB1 SB2 SB3	按鈕開關	LAY16		3
XT	接線端子排		AC660V25A	25位	XT1裝15位 XT2裝10位
M	三相鼠籠式異步電動機		UN380V（Y） IN0.53APN160W	1
SQ1、SQ2	行程開關	LX19-111	觸動復位	2
SQ3、SQ4	行程開關	YBLX-19/001	自動復位	2

二、電路圖：

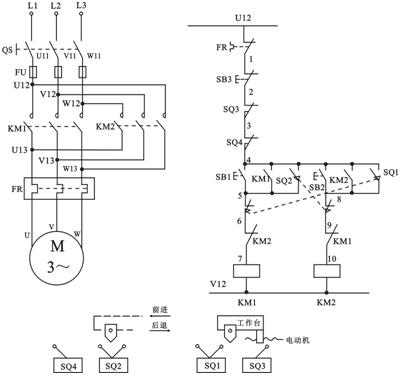

                                           圖1（a）
圖中SQ1、SQ2裝在機床床身上，用來控制工作臺的自動往返。SQ3和SQ4用來作終端保護，即限制工作臺的極限位置；在工作臺的梯形槽中裝有擋塊，當擋塊碰撞行程開關后，能使工作臺停止和換向，工作臺就能實現往返運動。工作臺的行程可通過移動擋塊位置來調節，以適應加工不同的工件。

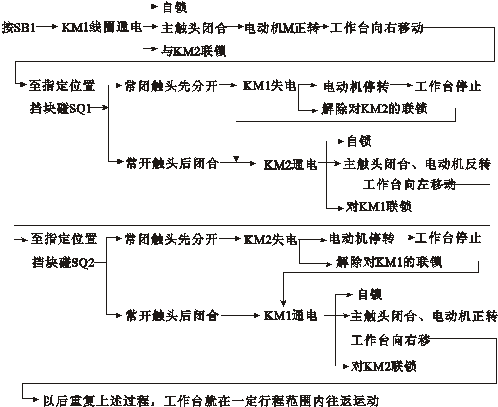

該線路的工作原理簡述如下：
合上電源開關QS，

圖中的SQ3和SQ4分別安裝向右或向左的某個極限位置上。如果SQ1或SQ2失靈時，工作臺會繼續向右或向左運動，當工作臺運行到極限位置時，撞塊就會碰撞SQ3和SQ4，從而切斷控制線路，迫使電動機M停轉，工作臺就停止移動。SQ3和SQ4這里實際上起終端保護作用，因此稱為終端保護開關或簡稱終端開關。
三、安裝與接線：

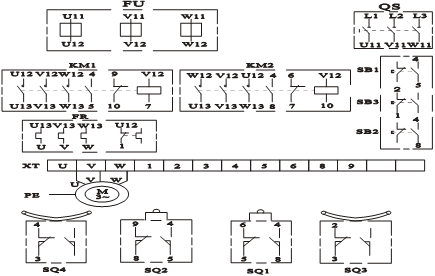

布置與接線可參考圖1（b），操作者應畫出實際接線圖，安裝與接線后除符合電路圖要求還應符合第二章2—1的要求。

                                                      圖1（b）
四、檢測與調試：
按SB1，觀察并調正電動機M為正轉（模擬工作臺向右移動），用手代替檔塊按壓SQ1，電動機先停轉再反轉，即可使SQ1自動復位（反轉模擬工作臺向左移動）；用手代替檔塊按壓SQ2再使其自動復位，則電機先停轉再正轉。以后重復上述過程，電機都能正常正反轉。若撥動SQ3或SQ4極限位置開關則電機應停轉。若不符合上述控制要求，則應分析并排除故障。

---
