沿程阻力系數測定實驗

一、實驗?zāi)康?/strong>
1.學會測定管道沿程水頭損失系數λ的方法;
2.掌握圓管層流和紊流的沿程損失隨平均流速變化的規律,繪制曲線;
3.掌握管道沿程阻力損失系數的測量方法和氣—水壓差計及電測壓差計測量壓差 的方法。
4.將實測得到的結果與莫迪圖作對比分析。
二、實驗原理
1.對于通過直徑不變的圓管的恒定水流,沿程水頭損失為

其值為上下游量測斷面的壓差計讀數。沿程水頭損失也常表達為

其中:λ為沿程水頭損失系數;L為上下游量測斷面之間的管段長度;d為管道直;V為斷面平均流速。若在實驗中測得△h和斷面平均流速,則可直接得到沿程水頭損失系數。

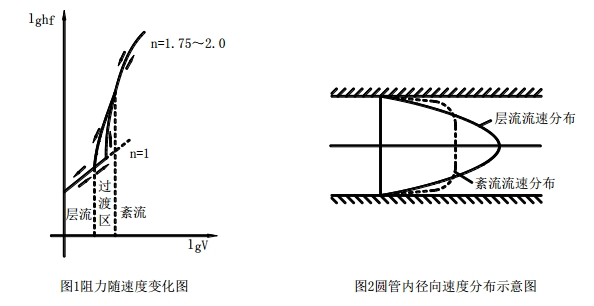

2.不同流動形態的沿程水頭損失與斷面平均流速的關系是不同的。層流流動中的 沿程水頭損失與斷面平均流速的1次方成正比。紊流流動中的沿程水頭損失與斷面平均流速的1.75~2.0次方成正比。見圖 1、圖 2。

3.沿程水頭損失系數λ是相對粗糙度△/d與雷諾數Re的函數,△為管壁的粗糙度,Re=Vd/ν(其中ν為水的運動粘滯系數)。
1)對于圓管層流流動

2)對于水力滑管紊流流動可取

可見在層流和紊流光滑管區,沿程水頭損失系數λ只取決于雷諾數。
3) 對于水力粗糙管紊流流動

沿程水頭損失系數λ完全由粗糙度決定,與雷諾數無關,此時沿程水頭損失與斷面 平均流速的平方成正比,所以紊流粗糙管區通常也叫做“阻力平方區”。
4)對于在紊流光滑區和紊流粗糙管區之間存在過渡區,沿程水頭損失系數λ與 雷諾數和粗糙度都有關。
三、實驗步驟
1.對照裝置圖和說明,搞清各組成部件的名稱、作用及其工作原理;檢查蓄水箱水位是否夠高。否則予以補水并關閉閥門;記錄有關實驗常數:工作管內徑d和實驗管長L。
2.接通電源,啟動水泵。打開供水閥。
3.調通量測系統:
1)啟動水泵排除管道中的氣體。
2)關閉出水閥,排除其中的氣體。隨后,關閉進水閥,開出水閥,使水壓計的液面降至標尺零附近。再次開啟進水閥并立即關閉出水閥,稍候片刻檢查水位是否齊平,如不平則需重調。
3)氣-水壓差計水位齊平。
4)實驗裝置通水排氣后,即可進行實驗測量。在進水閥全開的前提下,逐次開大出水閥,每次調節流量時,均需穩定2-3分鐘,流量愈小,穩定時間愈長;測流量時間不小于8-10秒;測流量的同時,需測記壓差計讀數;
5)結束實驗前,關閉出水閥,檢查水壓計是否指示為零,若均為零,則關閉進水閥,切斷電源。否則,表明壓力計已進氣,需重做實驗。
四、實驗數據及整理
1.有關常數 d = Φ14㎜ L=750㎜ 水溫= ℃
2.記錄及計算
3.繪圖分析 繪制LgV—lghf曲線,并確定指數關系值n的大小。在坐標紙上以LgV為橫坐標, 以lghf為縱坐標,點繪所測的LgV—lghf關系曲線,根據具體情況連成一段或幾段直 線。求坐標上直線的斜率

將從圖紙上求得n值與已知各流區的n值(即層流 n=1,光滑管流區n=1.75,粗糙管紊流區n=2.0,紊流過渡區 1.75<n<2.0)進行比較,確定流態區。
五、分析與思考
1.為什么壓差計的水柱差就是沿程水頭損失?如果實驗管道安裝得不水平,是否 影響實驗結果?
2.本次實驗結果與莫迪圖吻合與否?分析原因。
3.實驗中的誤差主要由哪些環節產生?
