電氣控制實訓室簡介

電氣控制實訓室主要用于電機結構認識、電機控制線路等方面的實驗實訓教學任務，同時也可完成如電機與電氣控制、電力拖動、電機學等相關課程的理實一體化教學任務。
一、實訓室建設目的：
開展的主要實訓項目有三相異步電動機的啟動、運行、控制等方面的操作實訓及CA6140普通機床控制電路的故障處理等實訓項目。同時本實訓室可承擔電工操作技能鑒定和培訓任務，可滿足中級電工考核所需的所有項目。
二、主要儀器設備：

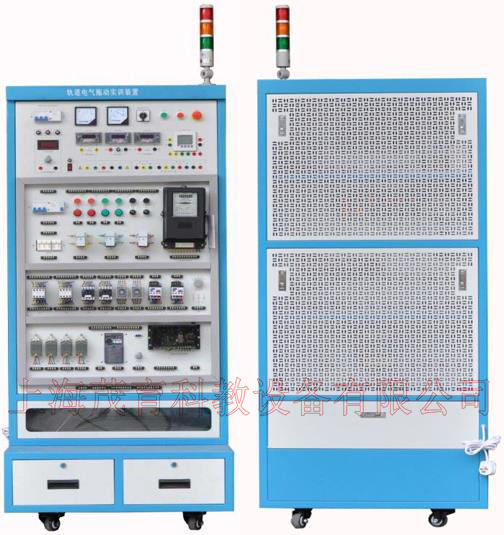

1、MYDJ-24電氣控制實訓裝置

本裝置可完成"電機學"、"電機與拖動"、"電機控制"、"交直流調速"等課程實驗大綱的要求。

功能結構要求：

1）該裝置須采用標準配電柜為主體柜進行改造，充分利用該柜雙面空間位置，其中一面裝有電源控制、交直流電源、測量?jī)x表、變頻器、低壓電氣器件，另一面裝有2塊可方便拆卸的網孔板；

2）電氣控制線路元器件都裝在電氣柜面板上，配有接線柱子；通過端子學生可自行接線，構建控制系統，具有一定的擴展性；

3）提供過壓、過流、漏電保護電路，當如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用；

技術性能要求：

1）輸入電壓：三相四線制380V±10%50HZ；

2）工作環境：環境溫度范圍為-5℃～+40℃相對濕度＜85%（25℃）海拔＜2000m；

3）裝置容量：不大于1.5KVA；

4）外形尺寸：≥800mm×600mm×1800mm（長寬高）；

5）設備重量：約120Kg；

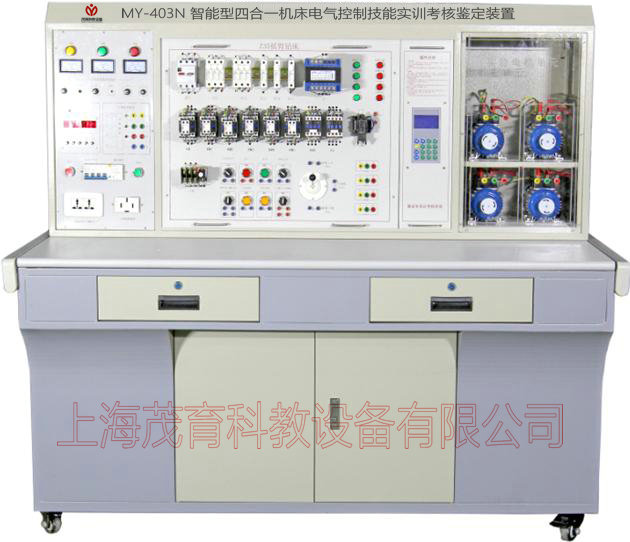

2、MY-403N 機床電氣控制技能實訓考核裝置

本裝置是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規范要求，結合工廠生產實際和職業崗位的技能要求，按照職業教育和實訓考核特點而設計的產品。其適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、機床電路維修等課程的實訓與考核，也適合技工學校機電類專業《電氣設備維修》課程的實習、安裝，維修電工技師班培訓和實操。

裝置特點：

1）智能化程度高：由教師機通過電腦統一設置故障，由網絡輸至學生實訓臺進行排故訓練，故障點設置快捷、方便，訓練考核成績自動記錄、排序、打印，極大方便實訓室的管理，大大減輕教師的工作量。

2）公正度高：由電腦統一設置故障，實訓考核人員條件與機會均等，客觀、科學判斷實訓考核結果，做到“鐵面無私”。

3）裝置采用積木式結構，學�？筛鶕�(jù)實訓考核的側重點選擇相應的機床電路掛箱，做到一臺裝置可以進行多種機床電路實訓考核，且根據以后教學情況的變化而增購掛箱，設備永不淘汰。

4）實用性強：通過測試查找故障點，熟練掌握機床故障特點，各器件的性能結構、各類機床電路工作原理。

5）所有的元器件都安裝在面板正面，可直觀地看到它們的動作情況，面板上還安裝了測試孔，便于學生測試與排故。

6）裝置上設有三相電源輸出短路軟載止保護功能，防止了實訓考核時發生誤操作損壞元器件。

適用范圍：通過更換掛箱能完成以下四種機床電路的實訓考核

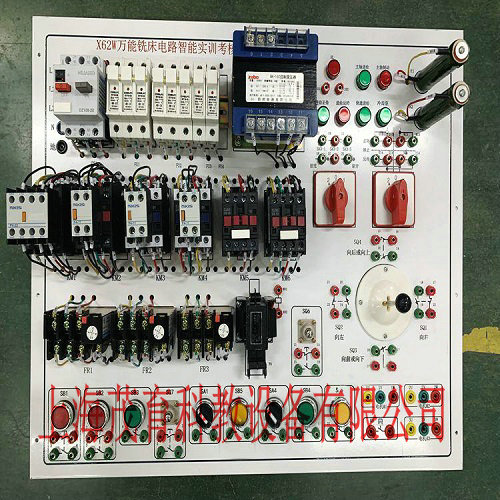

1）X62W型萬能銑床電氣技能實訓考核

2）T68臥式鏜床電路技能實訓考核

3）Z3040搖臂鉆床電路技能實訓考核

4）M7130 平面磨床電氣技能實訓考核

每個電路均設有17-25個故障點，通過掛箱上的故障設置盒隨機設計故障點。

三、主要承擔實訓項目：
項目一三相異步電動機點動控制實訓
項目二三相異步電動機連續控制實訓
項目三三相異步電動機多地控制實訓
項目四三相異步電動機順序啟動控制實訓
項目五三相異步電動機正反轉控制實訓
項目六三相異步電動機Y/△降壓?jiǎn)?dòng)控制實訓
項目七 CA6140普通車床控制電路實訓
項目八 X62W銑床電路控制實訓
項目九電氣控制系統的排故實訓
