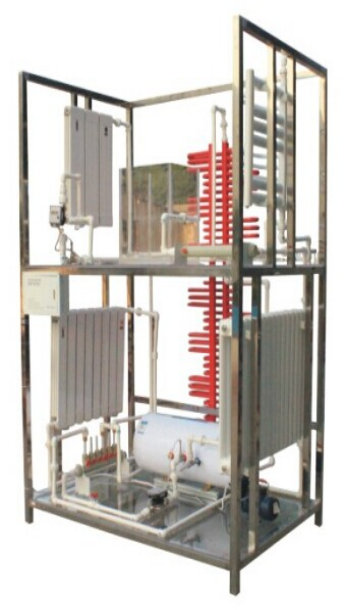

MY-98B住宅樓采暖系統實訓裝置

一、實訓功能
1、住宅樓采暖系統實訓裝置-整體式全真暖氣片和管路，透明地板，能看清隱蔽管路的全部結構和走向。

2、一二層均設置熱計量表，整個系統由鍋爐及循環泵實現熱循環演示。
3、展示了單管跨越式供暖系統和雙管下供下回式供暖系統的外觀、結構、原理、安裝部位和安裝形式。
4、展示了銅鋁復合散熱器、薄壁鋼管散熱器（藝術造型）、普通鋼制散熱器、板翼散熱器、和衛生間小背簍散熱器的外觀、結構、原理、安裝部位和安裝形式。
5、膨脹水箱采用全透明材料制造，能演示膨脹水箱的工作原理。
6、所有散熱器和水暖設備都能全真演示。
二、技術指標
1、外形尺寸：1500×1000×2400mm
2、框架材料：304不銹鋼
3、地板材料：鋼化玻璃
4、進水要求：0.05MPa～0.75MPa
5、安全保護：具有漏電自動保護裝置和接地保護
6、制冷供暖考核裝置智能物聯網平臺
1）制冷考核裝置智能物聯網平臺：是公司自主研發生產的物聯網智能化制冷考核裝置設備管理平臺、集中管理、遠程控制、報表打印、數據分析等應用功能 ,能同時管理224臺制冷空調實驗裝置。
2）該系統由云平臺后臺管理軟件與物聯網硬件設備組成，設備連接至云平臺，可通過后臺云平臺管理軟件遠程監測每臺空調的運行狀態，實現的統一管理、遠程開關、云平臺存儲并分析數據，用戶可根據大數據分析結果制定制冷空調實驗裝置節能減排管理方案
3）設備硬件：分為中繼路由與智能終端，中繼與終端之間采用無線通訊，抗干擾能力強，覆蓋范圍廣；制冷考核裝置可通過連接本地局域網或連接互聯網的電腦、手機等，對所有空調狀態進行集中監測和管理。
4）子系統，系統由多個子系統組成，獨立顯示控制數據，數據顯示窗口：液晶面板，可同時顯示溫度，濕度等數據。
A、云平臺：云平臺24小時實時監控制冷供暖考核裝置設備的運行狀態，遠程控制、存儲并分析數據、連接互聯網的電腦、手機登陸。
B、組網方式：設備可能過LORA、RS485等方式連接，并通過NB-IOT GPRS、4G-LTE、以太網、WIFI連接。
C、服務器：可通網絡環境特殊要求的客戶服務
D、數據分析：可記錄制冷供暖考核裝置用電量，溫度、濕度用可能特殊用電量合理配置，
E、遠程輔助控制中心：通過手機電腦、WEB網頁遠程控制設備、遠程開關制冷考核裝置、查看實時溫度、自動記錄溫度、濕度數據、遠程溫度溫度準、遠程設置控制器每一臺參數
F、自動控制：控制器設定的制冷供暖考核裝置參數和模式、溫度控制、溫室度控制
G、歷史數據：可查詢制冷考核裝置歷史溫度、歷史濕度、數據曲線及導出數據
H、總臺數據報警：每一臺制冷供暖考核裝置控制器可獨立向總臺過溫度、過濕度報警。
三、主要配置
一二層入戶處均設熱計量表及閥門，一層供暖系統為單管跨越式供暖系統，左、中、右三面框壁各設置銅鋁復合散熱器、薄壁鋼管散熱器（藝術造型）、普通鋼制散熱器；二層供暖系統為雙管下供下回式系統，散熱器左、中、右依次為板翼散熱器、薄壁鋼管散熱器（藝術造型）、衛生間小背簍散熱器。供回水主立管沿框架左側設置。
實訓項目
實訓一：單元住宅樓分戶熱計量采暖系統操作演示
實訓二：單管跨越式供暖系統的認識
實訓三：雙管下供下回式供暖系統的認識
實訓四：熱計量表的計量操作及拆裝實訓
實訓五：鍋爐的拆裝及操作實訓
實訓六：循環泵的操作及拆裝實訓
實訓七：分水器、集水器的操作及拆裝實訓
實訓八：薄壁鋼管散熱器的拆裝實訓
實訓九：銅鋁復合散熱器的拆裝實訓
實訓十：普通鋼制散熱器的拆裝實訓
實訓十一：衛生間小背簍散熱器的拆裝實訓
實訓十二：板翼散熱器的拆裝實訓
