MYCN-10循環式空調過程實驗裝置

循環式空調過程實驗裝置-功能：

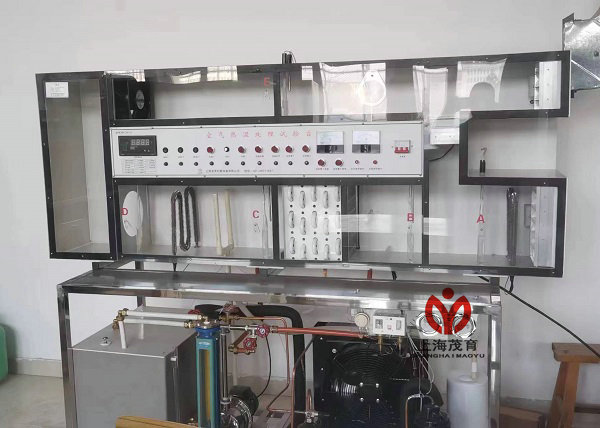

本實驗裝置為《空氣調節》課程實驗教學設備,用它可以模擬不同季節室內和室外的環境和空氣處理調節的方法,進行集中式空調系統不同循環形式的空氣調節實驗。還可以做變風量運行調節實驗和制冷系統的參數測定及其調節實驗。裝置具有透明風管,可直觀地觀察和測試。實驗裝置的結構如圖所示。由空氣循環系統、加濕器、一次加熱器、二次加熱器、冷卻器及其冷水機組和相應的測試儀表等組成。可以實現對空氣的加熱、冷卻、加濕和除濕(表冷式和淋水式可互換使用)等處理。利用風雪閥門的調節,可以實現直流式、封閉式(再循環式)和一次回風式、三種不同的循環形式和空氣處理過程。在實驗中,還可以對空氣的溫度、濕度、流量進行測量;并能對加溫器、加熱器的輸入電功率進行測定,從而可以計算各空氣處理過程中的熱量和濕量得失,以及進行熱、濕平衡的分析。
二、實驗?zāi)康模?/span>
1、可對空氣進行加熱，加濕，
2、冷卻和干燥等空氣調節過程的實驗，
3、空氣品質處理有：表冷器，淋水式兩種。
三、主要配置：
1、塑料
2、有機玻璃風道；
3、孔板流量計，
4、差壓傳感器，
5、整流板，
6、加熱器，
7、不銹鋼加濕器，
8、噴淋器，
9、表冷器，
10、低噪音軸流風機，
11、溫度測試系統，
12、濕度測試系統，
13、壓縮機，
14、冷凝器，
15、鈦包蒸發器，
16、儲液罐、銅手閥，
17、不銹鋼加濕水箱，
18、防腐水泵，
19、轉子流量計，
20、16路萬能信號輸入巡檢儀顯示溫度、濕度、風差壓，
21、電控制箱，
22、不銹鋼支架。
四、技術參數：
1、輸入電源：三相AC380V±10% 50Hz，功率5.0KW。
2、溫度：10～25℃、壓力：0～15MPa、濕度：10～40RH%、流量：0～1000L/h。
3、壓縮機：制冷量950Kcal/n，制冷劑R12，制熱量3.0KW。
4、蒸發器換熱面積：15m2，換熱器換熱面積：15m2。
5、蒸發器水箱：尺寸650×400×450mm，304不銹鋼材質。
6、低噪音軸流風機：流量2000m3/h，功率370W。
7、水泵參數：流量：30L/min，揚程：20m，功率：370W。流量計范圍40-400L/h。
8、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表顯示溫度、阻力、流速、功率等實驗全部測量參數，手動風門調節風量。
9、外形尺寸：2800×600×1900mm，外形為不銹鋼可移動支架，帶雙剎車輪。

---
