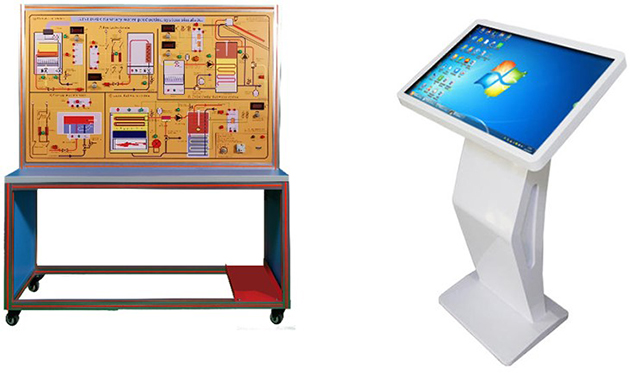

MYN-534衛生水生產系統模擬裝置

一、衛生水生產系統模擬裝置-產品概述：
1、瞬時熱水器;
2、儲存電熱水器;
3、集成鍋爐的衛生用水太陽能系統
4、供熱和衛生用水的中央系統。
5、燃氣電熱水器
這些系統的控制原理通過彩色圖案到表示面板上，以便對流體系統、其組件和用于控制和調節的電氣/電子電路進行完整的分析。
在個人計算機上直接監測的操作條件的基礎上，必須能夠模擬部件和系統控制的行為。
尺寸: 1500mm×500mm×1760mm,
6、觸摸式一體教學平臺,內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126T，尺寸：32寸,內存：4G，網絡，無線
教學同步動畫控制：軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系
顯示儀表：儀表將顯示處理來自模擬電位器和上位機的控制模擬值。如閥門的開度，對比關系。
面板和電腦上有對應的指示燈。按鈕，模式選擇功能
二、系統組成
1、燃氣熱水器;必須由以下主要元素組成:
1) 強制通風燃氣墻鍋爐;
2) 火焰控制裝置;
3) 衛生用水調節溫控器;
4) 安全恒溫器;
5) 衛生用水流量計;
6) 煙壓開關;
7) 氣體容量調節閥。
2、存儲型電熱水器必須由以下主要部件組成:
1) 帶絕緣的鋼制鍋爐;
2) 電阻; 溫度傳感器
3) 衛生用水調節溫控器;
4) 安全恒溫器;
5) 安全閥門;
6) 鎂陽極;
7) 衛生水溫度計;
3、鍋爐一體化的衛生用水生產太陽能系必須由以下主要元素組成:
1) 具有自然循環的太陽能電池板，帶有衛生水箱;
2) 鍋爐及相關燃氣燃燒器;
3) 鍋爐的安全和調節裝置;
4) 存放衛生用水的鍋爐;
5) 鍋爐泵;
6) 衛生用水調節溫控器;
7) 用于鍋爐溫度和鍋爐衛生水溫度計的探頭;
8) 通過太陽能電池板探測存儲的衛生水溫;
9) 安全閥;
10) 電動閥用于以下配置的控制:
11) 通過太陽能電池板加熱的衛生用水;
12) 通過集成鍋爐的太陽能電池板加熱的衛生用水;
13) 通過鍋爐加熱的衛生用水。
4、供熱和衛生用水的中央系統必須由以下主要部分組成:
1) 燃氣鍋爐;
2) 鍋爐的安全和調節裝置;
3) 火焰控制裝置;
4) 氣量調節閥;
5) 加熱循環泵;
6) 膨脹罐;
7) 排氣閥;
8) 存放衛生用水的鍋爐;
9) 鍋爐泵;
10) 衛生用水調節溫控器;
11) 用于鍋爐溫度和鍋爐衛生水溫度計的探頭;
12) 安全閥門;
13) 鎂陽極。
5、瞬時熱水器;必須由以下主要元素組成:
1) 強制通風燃氣墻鍋爐;
2) 火焰控制裝置;
3) 衛生用水調節溫控器;
4) 安全恒溫器;
5) 衛生用水流量;
6) 煙壓開關;
7) 氣體容量調節閥。
三、技術參數
裝置必須是專門設計的垂直框架，右邊是電腦控制平臺，這樣學生可以同時看到的理論和實踐研究的熱工原理。模擬器包含一個由PC操作的面板，面板上有一個彩色圖表，該圖表應清楚地顯示系統的結構，并應允許組件的以動畫形式展示。
個人電腦屏幕上可用信息的顯示可能系統系統的持續控制，并應通過模擬、數字信號和儀表顯示其行為狀態。
操作條件必須由學生填寫。設備演示必須是設備通過PC進行。

型號	MYN-534	上海茂育
主機
輸入電源：	歐標：AC220V- AC250V±10% 50Hz
裝置容量：	100W
外形尺寸長寬高	2000mm×500mm×1760mm
重量	165KG
包裝尺寸長寬高	1580mm×580mm×1920mm
包裝形式	木箱
通信模式	485
電流：	3A
結構	鋁框架.型號4040鋁材
電腦托盤平面尺寸	500mm×500mm
PLC控制模塊	PLC-48/電壓:24V/1A 模擬量:10路0-10V 485通信	廣州亞控
儀表	0-10V/IN 電壓:24V	上海茂育
指示燈	16D-24V
按鈕	16D-24V，不帶鎖

友情提示：
1、設備驗收：各采購單位收貨時請檢查衛生水生產系統模擬裝置的貨品外觀，核實衛生水生產系統模擬裝置的數量及配件，拒收處于受損狀態的衛生水生產系統模擬裝置；

2、設備質保：茂育將為各采購單位提供衛生水生產系統模擬裝置產品說明書內的質保條件和質保期，在質保范圍內提供對衛生水生產系統模擬裝置的免費維修，超出條件承諾時提供對衛生水生產系統模擬裝置的有償維修；

3、設備退換貨：各采購單位單方面原因導致的衛生水生產系統模擬裝置選型錯誤或購買衛生水生產系統模擬裝置數量錯誤，造成衛生水生產系統模擬裝置的退換貨要求，將不被接受；

4、設備貨期：衛生水生產系統模擬裝置的發貨期為參考值，如您需要了解衛生水生產系統模擬裝置的精確貨期，請與茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對衛生水生產系統模擬裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關衛生水生產系統模擬裝置的技術咨詢。
