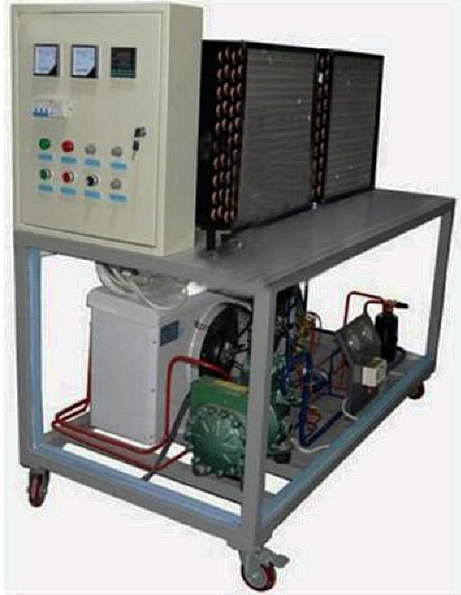

MYKT-03E小型制冷原理實訓裝置

小型制冷原理實訓裝置-是專門用于職業技術學院制冷專業進行實訓和實驗。是指利用一臺制冷機組，向一個庫房里提供足夠的冷凍負荷，降低庫房內的物質溫度，用于長時期保存
二、技術參數
1、額定電壓：三相五線交流380V±10%，50Hz；
2、裝置容量：＜3kVA；
3、制冷劑：R22；
4、制冷量：1.3Kw；
5、制冷量：約600Kcal/n；
6、控溫：壓縮機功率：半封閉式壓縮機防護等級：IP44；安全保護：過壓、過流、漏電保護措施。
三、小型制冷原理實訓裝置-系統說明組成
1、 制冷系統：主要元件有：半封閉式壓縮機、電磁閥,熱力膨脹閥,手閥,蒸發壓力調節閥,機組等組成 ,
2、壓力儀表：真空壓力表-0.1～1.8MPa、-0.1～3.8MPa
3、數顯溫度控制器：PT100溫度變送器-50～150℃；等。在該設備上進行實驗控制，實配有1只溫度控制器測量和控制高溫庫和、
4、風冷蒸發機器:為冷庫內空間的溫度降溫，也是制冷系統最終功能直接表現。結構：冷凍風機送風模式
5、風冷冷凝器機組:為壓縮機散熱降溫，確保制冷系統過冷度，其作用關鍵。
6、電氣控制系統。一機兩庫教學實訓系統匹配了相應的電氣控制系統，從制冷系統到電氣控制系統,都是圍繞數學而設計的。通過本臺實驗,能較熟悉進行操作、排除故障,通過對這套設備的學習，學生可以達到勞動部有關部門頒發的制冷工等級的中級水平。
7、壓力保護器：保護主機高壓過高，低壓過低，防
8、壓縮機：半封閉式380V
9、油分離器：防止油過量進入制冷系統，造成制冷系統故障
10、汽液離器：防止液體過量進入制冷回氣系統，造成制冷系統故障職如：液擊
11、視液鏡：觀察制冷系統制冷劑的流量，質量狀況
12、儲液器：保持制冷劑的壓力平衡，穩定
13、供液電磁閥：防止停機制冷系統回流，造成壓縮機損壞
14、熱力膨脹閥：節流作用。制冷系統幾大關鍵配件參數之一，制冷效果的好壞與其有關系
15、手閥：由多個組成，可在維修時使用
16、電氣實訓考核模塊
  電氣實訓考核模塊采用基礎控制電路。整個電氣系統由微電腦溫度控制器、高低壓力控制開關、單組壓力控制開關、信號指示燈、旋鈕開關、微電腦溫度控制器，主要對冷凍室溫度進行監視及控制。左邊下方主要為機組運行時相應的工作指示：冷凍室制冷指示、電源指示、壓縮機運行指示、冷藏室制冷指示。電氣系統還設有三個旋鈕開關，分別控制冷凍室
五、 小型制冷原理實訓裝置實訓項目:
1、冷庫系統管路設計與組裝項目
2、冷庫系統管路設計任務
3、根據任務要求，合理設計冷庫系統管路，定位制冷部件
4、冷庫系統系統組裝組裝任務
5、將設計好的管路安裝到對應部件的合理位置并完成對冷庫系統的保壓、檢漏。
6、冷庫系統調試與運行
7、冷庫電氣系統的電氣連接任務
8、按電氣原理圖和控制要求 完成冷庫系統的線路鋪設和連接
9、冷庫制冷系統調試與運行任務
10、完成對冷庫系統的抽真空、加注制冷劑、膨脹閥調節、溫控器試驗、高低壓試驗、電氣調試、工況的調整。
11、一機一庫電氣控制實訓練；
12、一機一庫溫度自動調節裝置的調試；
13、一機一庫實訓系統故障的檢測和排除；
14、一機一庫系統的檢漏和維護；
15、一機一庫制冷系統的維修操作。
六、主要配置：

名稱	型號	單位	數量
溫度控制器	8080+	只	1
低壓表		只	1
高壓表		只	1
蒸發器		只	1
熱力膨脹閥	TX2-4	只	1
電磁閥	FDF3/220V	只	1
交流接觸器	CT10-10A36V	只	2
干燥過濾器	LFD-08	只	1
冷凝器	FNH15M2/380V	只	1
儲液筒	2升	只	1
壓控器	Kp-155型	只	1
故障開關		個	4
壓縮機	半封閉式	個	1

---
