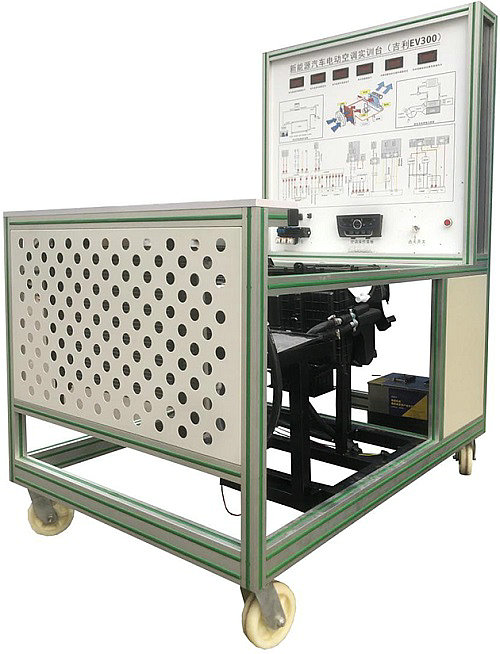

MYXNQ-32B純電動汽車空調與暖風實訓臺

純電動汽車空調與暖風實訓臺-選用吉利EV300/比賽版原裝純電動轎車空調和暖風系統,真實地展示純電動轎車空調和暖風系統核心零部件的結構與控制原理、安裝位置和運行工況，培養學員對純電動轎車空調和暖風系統故障分析和處理能力。適用于各類型院校新能源純電動汽車空調與暖風系統課程教學和維修實訓維護實訓。
二、功能特點：
1、各主要部件安裝在平臺上，保留原車電氣連接方式與實車功能，斷電后可方便拆裝，訓練學員在拆裝連線過程掌握空調與暖風系統零部件等拆檢要點。
2、空調和暖風實訓臺高壓電源由動力電池和管理系統實訓臺提供，與動力電池和管理系統實訓臺連體工作，配套連接電纜線，保留原車連接方式。
3、教學板完整顯示空調和暖風系統工作原理圖，安裝檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖等；
4、設備由平臺和教學板組成，平臺水平放置，安裝原車零部件；實訓臺底部安裝4個帶自鎖腳輪裝置。
5、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，面板部分采用1.5mm冷板沖壓成形結構，
6、配備智能化故障設置和考核系統，故障點主要設置在低壓控制線路，保證高壓系統安全及訓練實車故障處理能力。
7、配套實訓指導書，包含系統工作原理，實訓科目，故障設置及清除等要點。
三、基本配置(每臺)：

序號	名稱	規格型號	單位	數量
1	檢測控制面板(面板柜)	裝有各種檢測端子以及彩色電路圖和原理圖（9509004mm)	套	1
2	點火開關	配套	個	1
3	空調壓力表	配套	套	1
4	暖風芯體總成	配套	個	1
5	PTC加熱模塊總成	配套
6	水泵總成	配套
7	數字式進風口溫度表	配套	個	1
8	數字式出風口溫度表	配套	個	1
9	空調控制器總成	配套	套	1
10	空調蒸發箱總成	配套	套	1
11	電動汽車空調壓縮機總成	配套	套	1
12	膨脹閥總成	配套	套	1
13	干燥器總成	配套	套	1
14	鼓風機總成	配套	套	1
15	冷凝器	配套	個	1
16	冷卻電子風扇	配套	套	1
17	電動汽車空調控制器(驅動電機變頻器)及操縱開關組件	配套	套	1
18	DC/DC系統	配套	套	1
19	移動臺架(帶自鎖腳輪裝置)	1500×1000×1700mm(長×寬×高)	臺	1
20	故障模擬與排除裝置	配套	套	1
21	設備教師手冊	配套	套	1
22	設備合格證、保修卡	配套	套	1

友情提示：

1、設備驗收：各采購單位收貨時請檢查純電動汽車空調與暖風實訓臺的貨品外觀，核實純電動汽車空調與暖風實訓臺的數量及配件，拒收處于受損狀態的純電動汽車空調與暖風實訓臺；

2、設備質保：茂育將為各采購單位提供純電動汽車空調與暖風實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌募冸妱?dòng)汽車空調與暖風實訓臺選型錯誤或購買純電動汽車空調與暖風實訓臺數量錯誤，造成純電動汽車空調與暖風實訓臺的退換貨要求，將不被接受；

4、設備貨期：對純電動汽車空調與暖風實訓臺的發貨期為參考值，如您需要了解純電動汽車空調與暖風實訓臺的精確貨期，請與茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對純電動汽車空調與暖風實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關純電動汽車空調與暖風實訓臺的技術咨詢
